Szafa SZB 19"


Szafa SZB o szer. 600 mm
z drzwiami przednimi szklanymi


Szafa SZB o szer. 600 mm z drzwiami przednimi bla-
szanymi z szybą szklaną i zamkiem baskwilowym.


Szafa SZB o szer. 600 mm z drzwiami przednimi szklanymi.
Prawy bok wyposażony w maskownicę 3 U z przepustem
szczotkowym.

Szafa SZB 19"

PODSTAWOWA, UNIWERSALNA SZAFA TELEINFORMATYCZNA

  • Przeznaczona do zastosowania wewnątrz pomieszczeń.

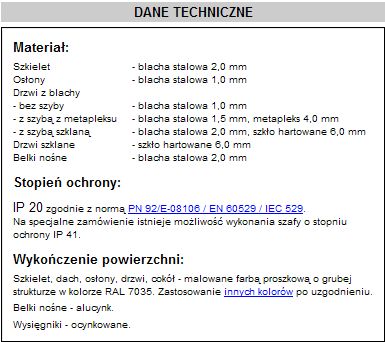

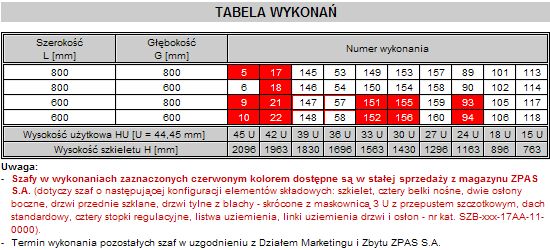

  • Oferowana w 40 wykonaniach gabarytowych (patrz tabela), w tym 11 wykonań dostępnych w stałej sprzedaży z magazynu ZPAS.
  • Rozbudowany system konfiguracji:
    - różne wykonania drzwi, osłon i dachów,
    - możliwość zestawienia szaf w zespoły,
    - możliwość ustawiania szafy na stopkach, kółkach i cokołach zwykłych lub z możliwością poziomowania,
    - doprowadzenie kabli do szafy możliwe z dowolnej strony,
    - w szafach o szerokości 800 mm istnieje możliwość ustawienia belek nośnych w rozstawie 21’’,
    - konfigurowanie szafy za pomocą prostego systemu kodowania.
  • Szeroki zakres elementów wyposażenia dodatkowego: półki, szuflady, panele wentylacyjne, listwy zasilające, zaślepki itp.
  • Możliwość realizacji szaf w wykonaniach specjalnych wg potrzeb klienta.





Szafa SZB o szer. 800 mm z drzwiami przednimi blaszanymi z szybą z metapleksu i perforacją
Szafa SZB o szer. 800 mm z drzwiami przednimi blaszanymi z perforacją
Szafa SZB o szer. 600 mm z drzwiami przednimi blaszanymi z szybą z metapleksu

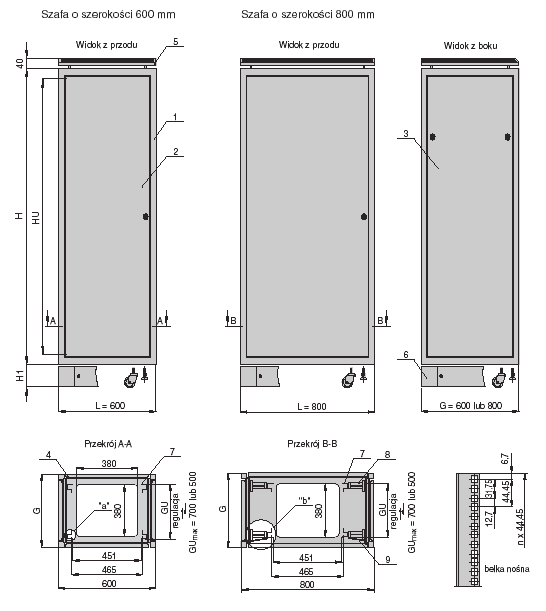

WYMIARY GABARYTOWE

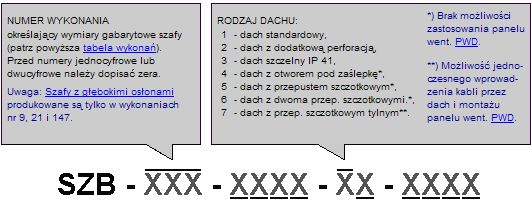

NUMER KATALOGOWY SZAFY SZB
[Uruchom konfigurator]


 UWAGA:

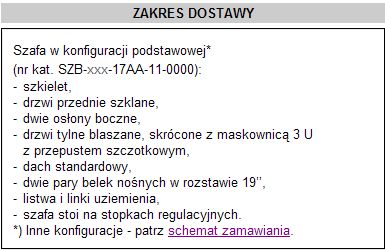

W skład dostawy każdej standardowej szafy SZB, oprócz elementów ujętych w numerze katalogowym, wchodzą cztery belki nośne, listwa uziemienia oraz linki uziemienia drzwi i osłon.

 PRZYKŁAD:
Numer katalogowy SZB-018-1AAA-14-2422 oznacza szafę SZB o wysokości użytkowej 42 U, szerokości 800 mm i głębokości 600 mm. Szafa posiada drzwi przednie szklane; ściana tylna i ściany boczne osłonięte są zdejmowanymi osłonami z blachy. Górną część szafy przysłania standardowy dach. Szafa stoi na cokole o wysokości 100 mm. W tylnej ścianie cokołu znajduje się przepust szczotkowy do wprowadzenia kabli, pozostałe ściany cokołu są perforowane. Drzwi, osłony i dach szafy są uziemione. Wewnątrz szafy znajdują się cztery belki nośne, przymocowane do poprzeczek szkieletu za pomocą wysięgników.




SPOSÓB ZAMAWIANIA


1. Zamawiając szafę SZB, należy zawsze podać numer katalogowy wg powyższego schematu, który określa wymiary gabarytowe szafy oraz rodzaj drzwi, osłon, dachu i podstawy. Numer katalogowy można utworzyć za pomocą konfiguratora.
 2. Następnie należy podać numery katalogowe elementów wyposażenia dodatkowego (półki, zaślepki, listwy zasilające, panele wentylacyjne). Elementy dodatkowego wyposażenia szafy dostarczane są w osobnych opakowaniach wraz z elementami do montażu. Za dopłatą istnieje możliwość zamontowania wyposażenia dodatkowego w zamawianej szafie.



RODZAJE DACHÓW



Dach standardowy
Dach z dodatkową perforacją


Dach z otworem 380 x 210 mm pod zaślepkę o wym. 420 x 250 mm (zaślepkę należy zamawiać osobno)
Dach szczelny do szaf o stopniu ochrony IP 41


Dach z przepustem szczotkowym


Dach z dwoma przepustami szczotkowymi


W przypadku powyższych trzech dachów kable wprowadzane są do wnętrza szafy przez otwór o wymiarach 380x380 lub 380x210 mm znajdujący się w płycie górnej szkieletu, który można dodatkowo wyposażyć w zaślepkę z włókniną i przepustem szczotkowym lub zaślepkę z przepustem z pianki uszczelniającej. Rozwiązanie to nie pozwala na zastoso- wanie w szafie panelu wentylacyjnego dachowego PWD.

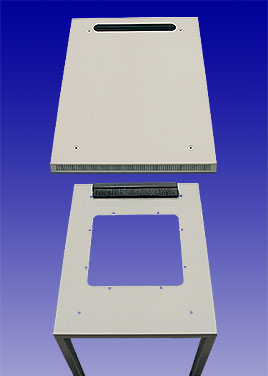

Dach z przepustem szczotkowym tylnym

Przy zastosowaniu dachu z przepustem szczotkowym tylnym płyta górna szkieletu posiada dodatkowo przepust szczotkowy, przez który można wprowadzać kable przy jednocześnie zamontowanym panelu wentylacyjnym PWD.



RODZAJE MASKOWNIC


Drzwi tylne skrócone; pod drzwiami zamontowana maskownica o wysokości 3 U z zaślepką pełną
Drzwi tylne skrócone; pod drzwiami zamontowana maskownica o wysokości 3 U z przepustem szczotkowym


W maskownicach można stosować różne rodzaje zaślepek
Drzwi tylne skrócone; pod drzwiami zamontowana maskownica o wysokości 6 U z przepustami szczotkowymi


Maskownica o wys. 3 U z zaślepką pełną - widok od środka szafy
Maskownica o wysokości 6 U z przepustami szczotkowymi - widok od środka szafy
